StrongTool 3D 模块化柔性焊接工装系统

StrongTool 是上海韦戈技术工程有限公司基于近30年的三维柔性工装经验，倾力打造的自主高端品牌。作为 ISO9001:2015 质量管理体系认证企业及上海市焊接行业协会理事会理事单位，我们始终秉承专业为本、品质为基、服务为魂的核心理念，致力于为全球客户提供兼具竞争力与专业性的焊接设备解决方案。

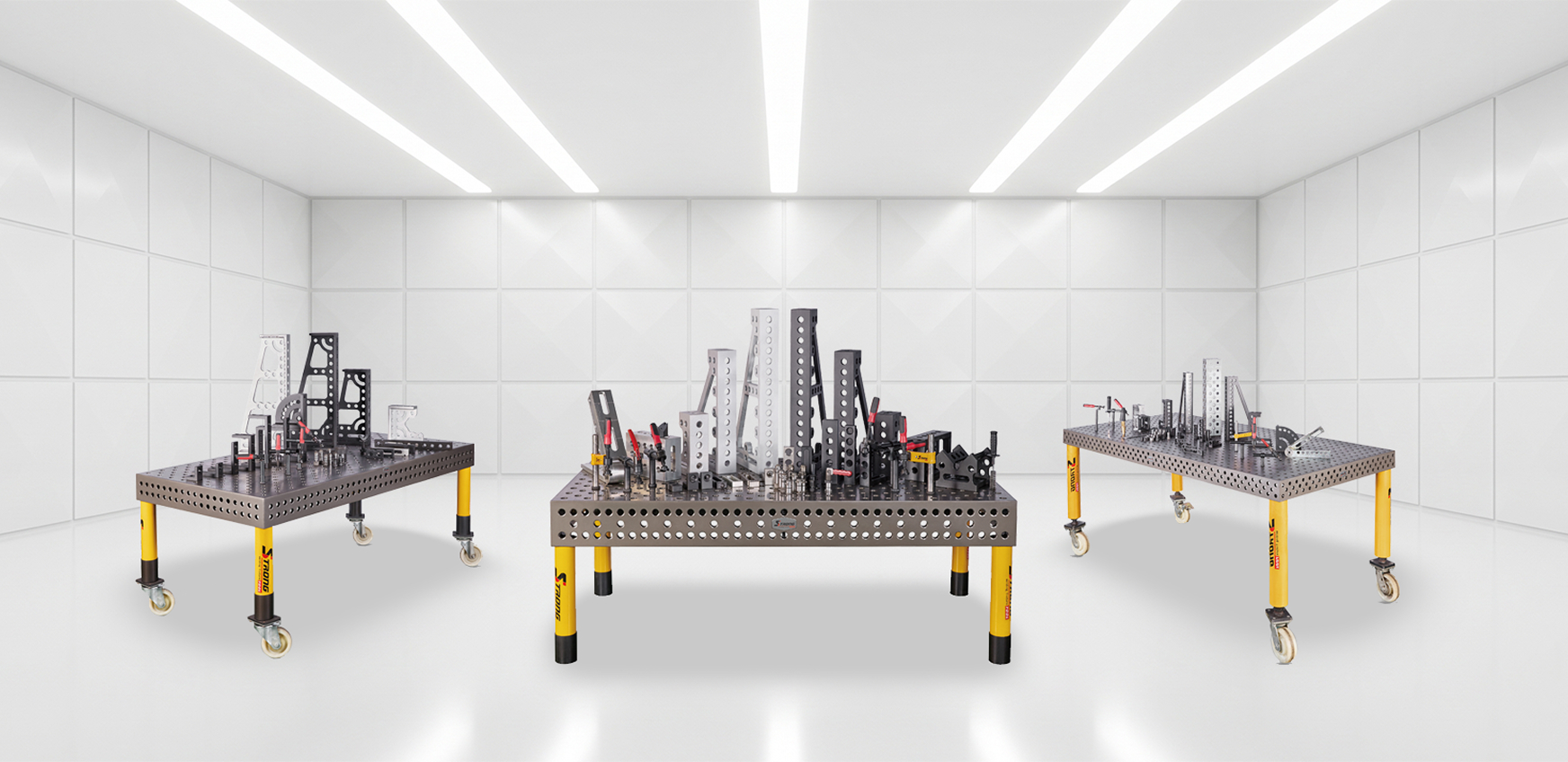

StrongTool 三维柔性焊接工装系统展示

为什么选择 StrongTool？

1. 完整且多元的产品矩阵

  • 全系列与定制产品：作为原厂制造商，我们不仅拥有完整的 D28、D22 和 D16 系列孔系工作台及全套配件，还能针对特定工艺定制槽型及孔槽组合型工作台。
  • 丰富的材料匹配：工作台提供 Q355、高强度合金钢及不锈钢材质；配件更涵盖轻量化铝合金与工件无损防划伤的尼龙材质。
  • 极高的互换性与灵活性：模块化架构支持快速重构，通过数百种定位模块、夹具和锁紧销，可实现数千种工装组合，大幅缩短换装时间。

2. 卓越品质与工业级耐久性

  • IT7 级精密机械加工：严格遵循 ISO 9001:2015 质量管理体系，全工序严格控制尺寸公差，加工精度达 IT7 级，确保模块间无缝装配与一致的夹持精度。
  • HRC 60 超硬化表面：高合金钢焊接台经高级硬化工艺处理，表面硬度最高可达 HRC 60，具备极限抗变形、耐磨损及耐腐蚀性能，显著延长全寿命周期。

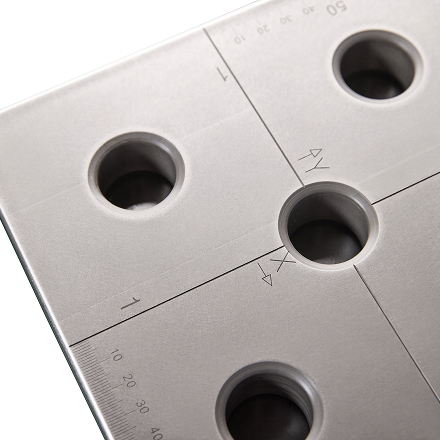

StrongTool 平台精密孔系细节

3. 您值得信赖的长期合作伙伴

  • 基于科学验证的研发实力：近三十年行业经验持续迭代，全系列台面设计均通过有限元分析（FEA）与仿真测试。科学优化承载力，确保在 3 年使用期内的精度损失严格控制在20%以内。
  • 全流程应用专家经验：依托跨行业的实战应用经验，我们不仅提供硬件，更从工件夹紧顺序、焊接工艺到车间整体布局规划，为您量身定制一站式生产解决方案。
  • 完善的服务保障体系：提供设备安装、现场调试及操作培训服务，确保您的团队快速实现高效率生产。

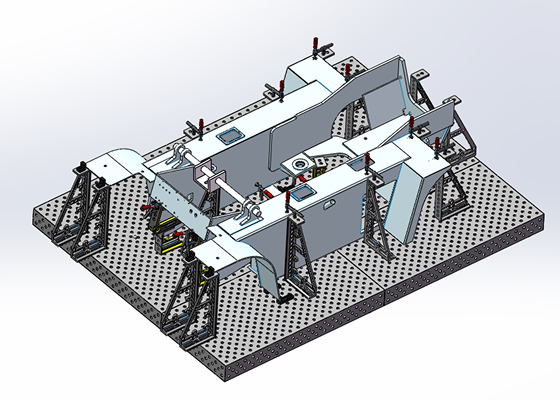

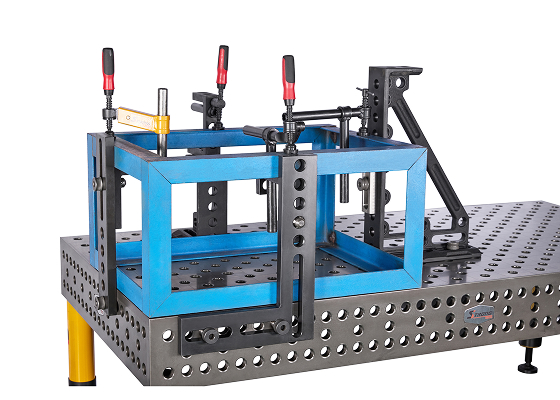

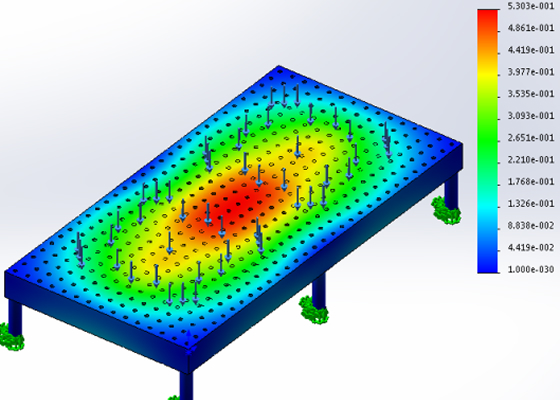

焊接变形模拟与方案分析 三维柔性夹具设计示意 大型框架焊接工装应用

产品介绍及其系统选型

技术配置公式：工作台 + 孔网排布 + 台面类型 + 支撑系统 + 核心配件 = 您的完整技术解决方案

STEP 1：选择系统孔径（决定承载与工况）

示例图 系统规格 适用工件特征与负载要求 典型应用场景

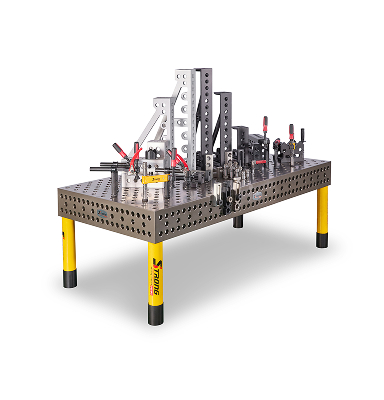

重载型（D28）
重载型（D28） 厚板焊接、高焊接热应力、大吨位或超长整体结构件 工程机械吊臂、汽车底盘总成、轨道交通车辆骨架、大型建筑钢结构

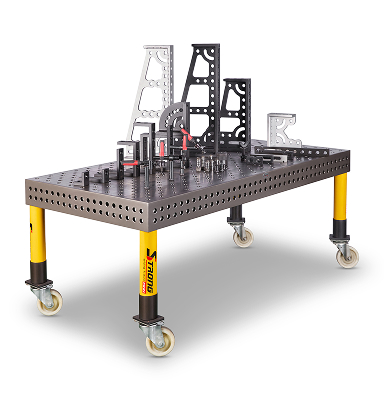

通用型（D22）
通用型（D22） 涵盖中小型工件，满足约80%的焊接场景需求 汽车零部件、中型通用机械构件、复杂的框架装配、管路阀门组合

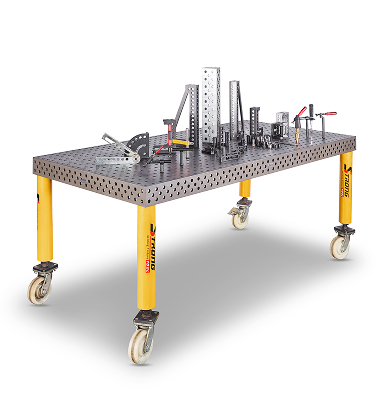

灵动型（D16）
灵动型（D16） 薄板钣金、细小轻量化零件，对加工空间及精度要求高 电子机箱机柜、薄壁钣金构件、精密仪器外壳、轻量化管件、机器人焊接工作站打样

STEP 2：选择孔网排布（决定定位密度）

D28 / D22 可选
  • 通用网格（100×100mm）： 最常用的标准排布，满足绝大多数常规工件
  • 优化网格（100×100mm）： 对角线网格，增加 1.5 倍定位面积
  • 专业网格（50×50mm）： 孔系极密，增加 4 倍定位面积，专为异形或小型构件的精密调整设计
D16 可选
  • 通用网格（50×50mm）： D16 系统的标准高密度排布，提供细小的零件装配边界
  • 优化网格（50×50mm）： 进一步提高定位面积，满足精细化工件的密集锁紧需求

STEP 3：选择台面类型与材质（决定使用寿命）

台面处理类型（Type） 适用工件特征与负载要求 表面硬度 适用工件特征与负载要求
基础型 优质碳素钢 Q355 — 基础未硬化台面，适合常规预算有限的间歇性焊接。
带刻度型 优质碳素钢 Q355 — 工作台四边带精密毫米级刻度线，方便快速目视对齐。
硬化型 优质碳素钢 Q355 HRC 35 经过先进表面硬化处理，抗磨损与耐磕碰性能显著提升。
带刻度硬化型 优质碳素钢 Q355 HRC 35 结合 HRC 35 表面硬化与四边毫米级刻度，兼顾耐用性与操作效率。
超硬化型 高性能高合金钢 HRC 60 母材升级。极端硬化处理，带四边毫米级精密刻度，长效且高效。极限抗变形，防焊接飞溅物粘附，适合高强度恶劣工况。
不锈钢型 304 不锈钢 — 特种材质，带四边毫米级精密刻度。针对铝合金、不锈钢等不能接触铁离子的工件专门设计，防锈蚀防污染。

STEP 4：选择支撑系统（决定工作高度）

  • 标准支撑腿 / 锚定腿： 静态单腿承载力 > 5吨，附带 ±30mm 高度水平调节机构。适合长期固定工位。
  • 伸缩支撑腿： 柱体可升降调节（例如：550-900mm），承载力 > 3吨。便于自适应调整大构件装配高度。
  • 带刹车万向轮腿： 单腿最大静态负载 500kg。赋予工装台极高机动性，便于车间柔性移。
  • 无极调节无损升降腿 (NEW)： 单单元承载 300kg。支持无极高度调节（350-485mm），可任意更换顶部法兰、万向轮或调整脚。
  • 大负荷液压升降泵站： 承载能力覆盖 2吨 至 4.5吨。配备工业级液压泵站与电控系统，支持工作台整体带载平稳升降。

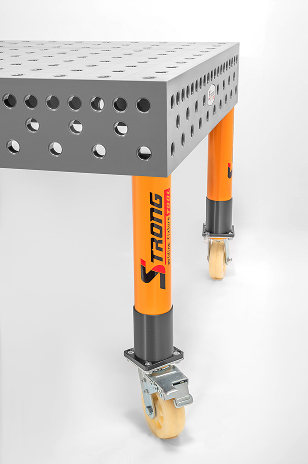

StrongTool 工作台支撑腿

STEP 5：选配功能性核心配件（构筑完整夹具系统）

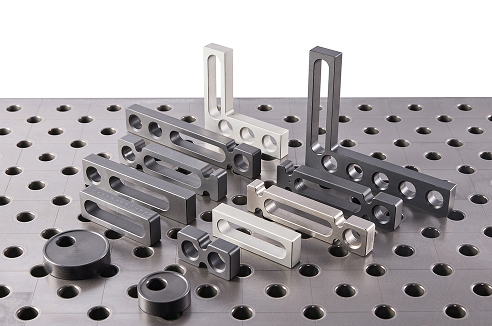

定位元件

定位元件

  • 标准通用槽型挡块
  • 4面 / 3面 / 2面定位角刚
  • 偏心挡块

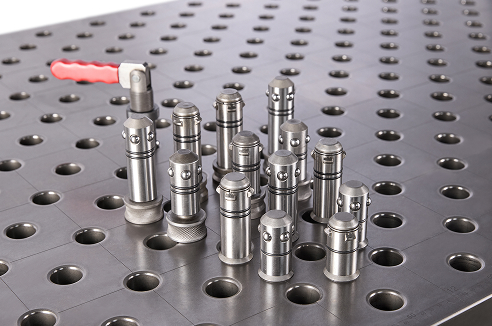

连接锁紧元件

连接锁紧元件

  • 专利/球型快速锁紧销（可选长短，是否沉头）

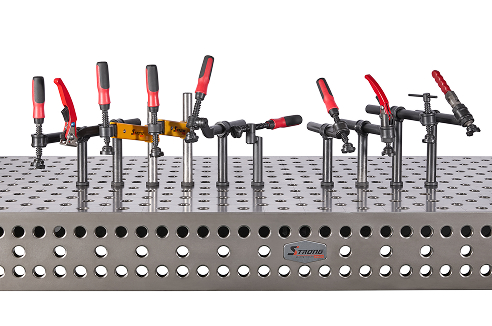

夹紧元件

夹紧元件

  • 180° / 45° / 90° 。万向螺旋夹紧器（可选棘轮、快速手柄）
  • 垂直 / 水平快速夹具

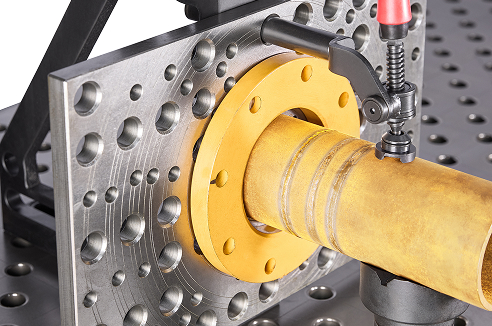

圆形/圆管件支撑

圆形/圆管件支撑

  • 十字V型块系列 （提供 90°/120°/130° 夹角，可选高强度钢、不锈钢或防划伤尼龙）

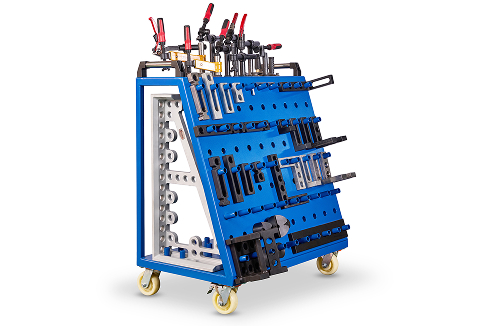

辅助及存储

辅助及存储

  • 接地连接器（500A）
  • 运输吊环（2500kg）
  • 移动式工具配件台车
  • 重载防尘配件存储柜
